xتفاصيل المنتج
| المواد | الـ ABS | خشونة المعلمات | Ramax، Ramin، Ra، Rasd، Rqmax، Rqmin، Rq، Rqsd، Rzmax، Rzmin، Rz، Rzsd، Rt، R3z، Rcmax، Rcmin، Rc، R |
|---|---|---|---|
| تموج المعلمات | Wamax، Wamin، Wa، Wasd، Wqmax، Wqmin، Wq، Wqsd، Wzmax، Wzmin، Wz، Wzsd، Wt، Wcmax، Wcmin، Wc، Wcsd، | عرض | شاشة LCD |
| بطارية | بطارية ليثيوم أيون مدمجة قابلة لإعادة الشحن ودائرة تحكم في الشحن ، سعة عالية | ذاكرة | 100 مجموعة من البيانات الأصلية والشكل الموجي |
| المعلمات | 3. يمكن قياس الخشونة والتموج والمعلمات الكنتورية الأصلية وعرض الرسوم البيانية | اسم المنتج | معدات خشونة السطح |
| المستشعر الحركي | X اتجاه 30 ملم | نطاق القياس | ± 500 ميكرومتر |
| تلبية المعايير | ISO1997، Din1990، ASME1995، JIS1994 | ||
| إبراز | اختبار الخامة الصين,مقياس الخامة الصين,اختبار السطح الصين,Roughness Meter China,Surface Tester China |
||
منتوج وصف
جهاز استشعار إندكتيفي التفاضلي الخامة النمط الموجة الملف الشخصي سطح الخامة المعدات
الامتثال للمعايير:ISO1997، دين1990، ASME1995، JIS1994
مجال التطبيق:
مع وظيفة معايير متعددة، فإنه يمكن أن تقييم الخام والتموج والمخطط الأصلي لمجموعة متنوعة من الأجزاء.

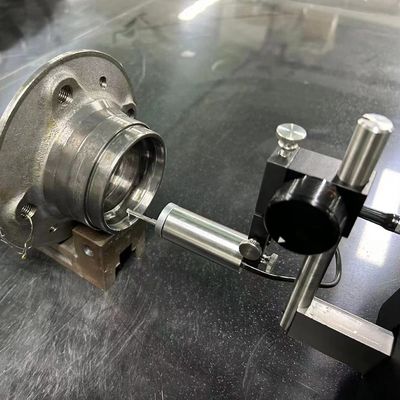

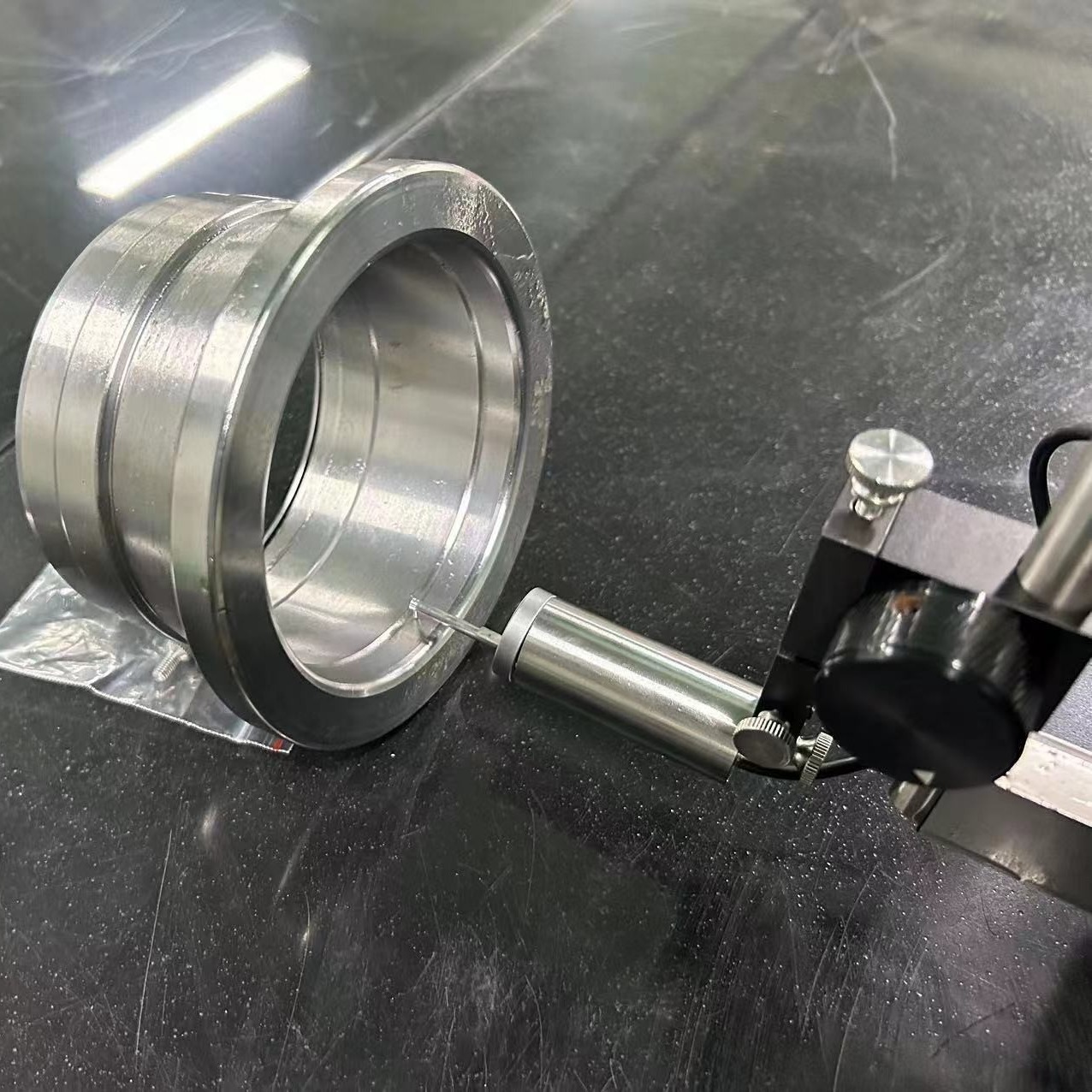

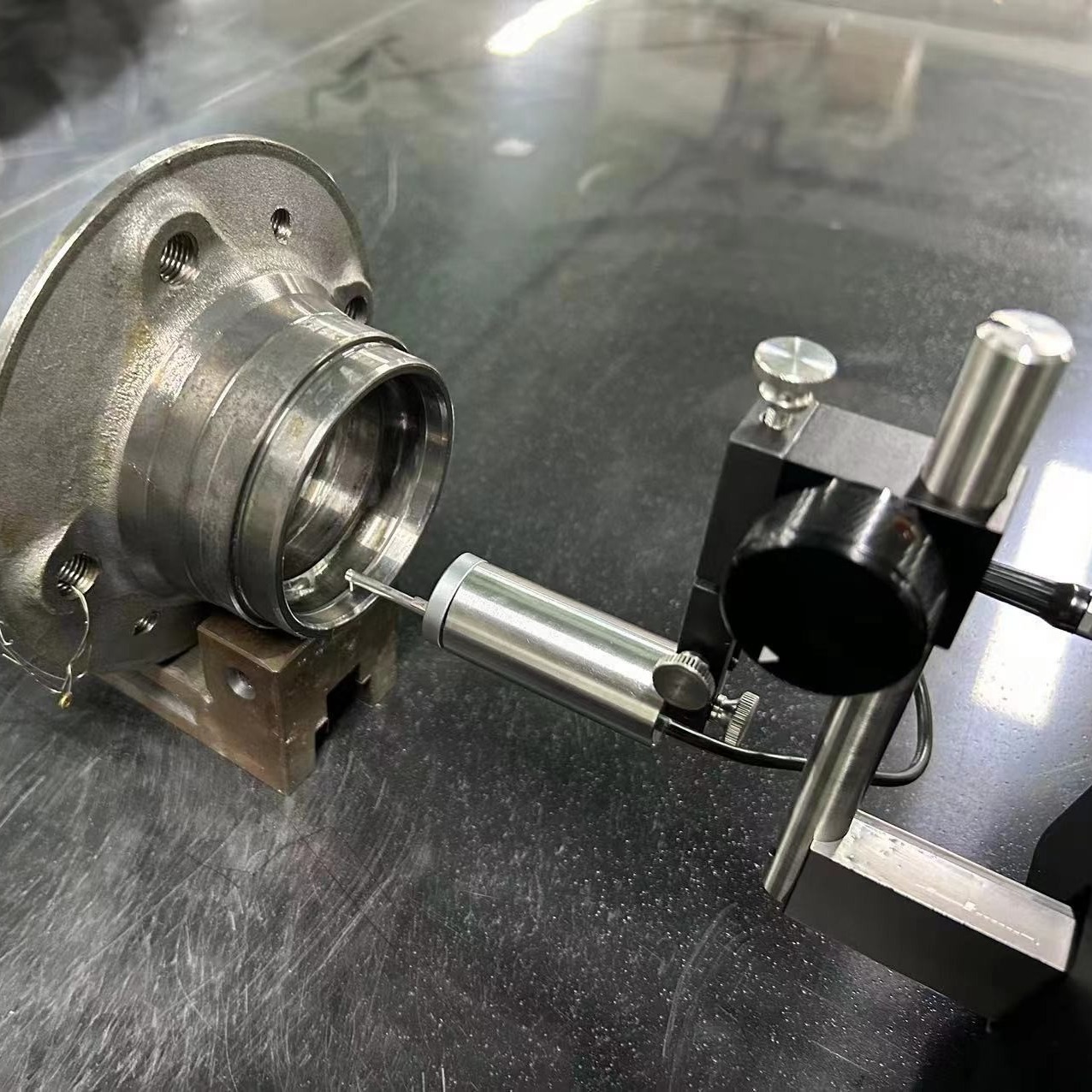

يمكن أن يقيس السطحات المستوية والأسطوانية والأسطوانية ، و سطح الثقب الداخلي و مسار المحامل ، وما إلى ذلك.
لديها خصائص نطاق قياس كبير وأداء مستقر ودقة عالية.
وهو مناسب لموقع الإنتاج ومختبر البحوث العلمية وغرفة قياس المؤسسات.
الخصائص:
1يمكن قياس عمق الخدش وارتفاع الخطوة
2جهاز استشعار استحداثي فائق المدى 500UM، (1000UM للنموذج SRT-7310+)
3يمكن قياس الخام والتموج والمعايير المحورية الأصلية ويمكن عرض الرسومات.
4هناك طريقتان للقياس مع وبدون دليل.
5. يتم توصيل جهاز الاستشعار مع المضيف من خلال إطار رفع جهاز الاستشعار، ويمكن ضبط ارتفاع جهاز الاستشعار دون مساعدة منصة

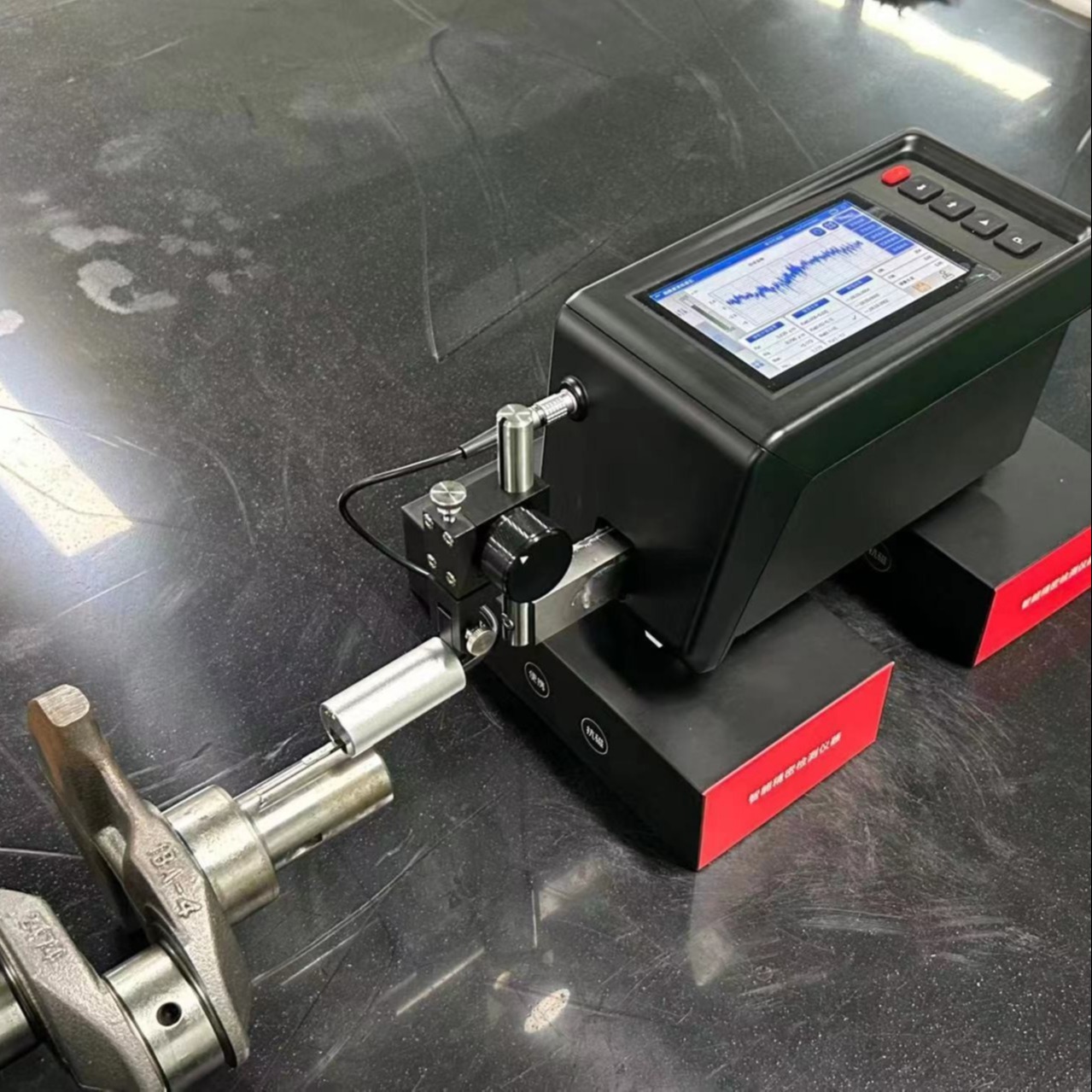

6جهاز SRT-7300 لقياس الخامة والتيار والقوالب والملفات هو منتج يتوافق مع أحدث معايير ISO الدولية.هو أداة محمولة متعددة الأغراض لتقييم جودة الانتهاء السطحي للأجزاء.

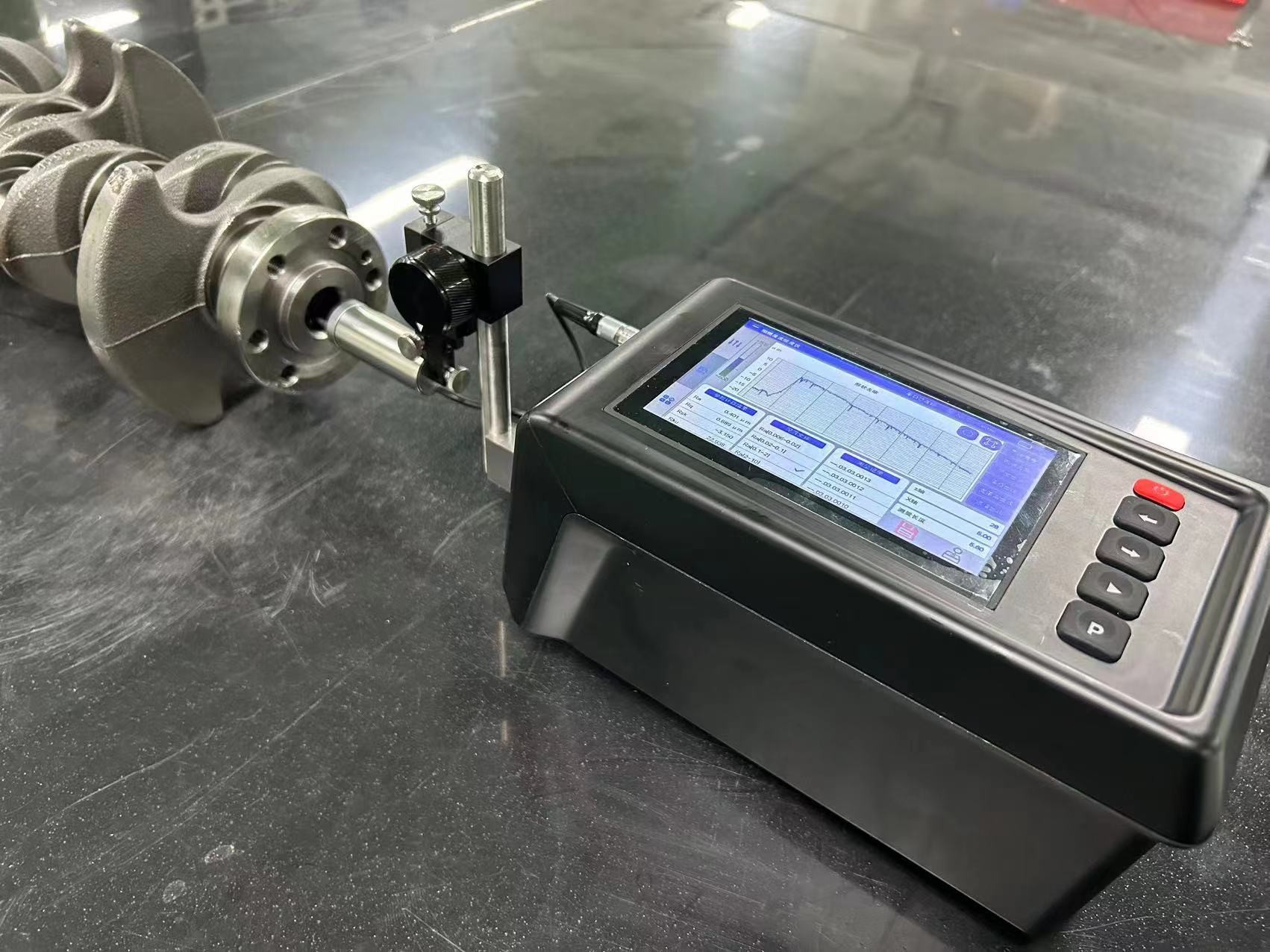

7يتم حساب المعلمات المقابلة وفقًا لظروف القياس المختارة ، ويمكن عرض نتائج القياس على شاشة LCD في شكل أرقام ورسومات ،أو الخروج إلى الطابعة.
8يمكن أيضاً توصيل جهاز SRT-7300 بجهاز كمبيوتر. ويمكن لبرنامج التحليل الخاص بالكمبيوتر التحكم مباشرةً في عملية القياس وتوفير وظائف تحليل متقدمة قوية.
9أداة تقوم بحساب المعلمات على ملف تعريف المرشح وملف تعريف مباشر وجميع الحسابات تتوافق مع GB / t3505-2009 (المواصفات الفنية الهندسية للمنتج (GPS) ،بنية السطح، طريقة الملف، المصطلحات والتعريفات وبارامترات هيكل السطح).
المعلمات التقنية
| نطاق الاختبار | نطاق اتجاه X | 30 ملم (مسافة حركة المستشعر) | |
| نطاق الاتجاه Z | ± 500μm (اختياري ± 1000μm للنموذج SRT-7310+) | ||
| القرار | اتجاه X | 0.00016μm/±μm -0.016μm/±400μm | |
| القيادة | المباشرة | (0.05+2.5L/1000) μm (L؛طول الاختبار ((ملم)) | |
| عنصر التحليل | المعيار المتوافق | ISO1997، دين1990، ASME1995، JIS1994 | |
| المعلمات | الخامة | ريمكس، رامين، را، راشد، ريكماكس، ريكمين، ريكس، ريكسد، ريزماكس، ريزمين، ريز، ريزسد، ريت، ريز3ز، ريكماكس، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريبسد، ريكماكس، ريكمين، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريكسد، ريكماكس، ريكمين، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكمكس، ريكمين، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ريكس، ر,RΔa، RΔasd، RΔqmax، RΔqmin، RΔqd، RΔqsd، Rλamax، Rλamin، Rλa، Rλasd، Rλqmax، Rλqmin، Rλq، Rλqsd، Lr، Rskmax، Rskmin، Rsk، Rsksd، Rkumax، Rkumin، Rku، Rkusd، Rmax، Rmin، RzImax، RzImin، Rz.I، Rz.Isd،Rsmax، Rsmin، RS، RSsd، Rsk.J، Rku.J، Rpm، Rpmsd، Rymax، Rymin، Ry، Rysd، Smmax، Smmin، Sm، Smsd، Smax، Smin، S، Ssd | |
| الموجات | Wamax، Wamin، Wa، Wasd، Wqmax، Wqmin، Wq, Wqsd، Wzmax، Wzmin، Wzsd، Wt، Wcmax، Wcmin، Wc، Wcsd، Wpmax، Wpmin، Wp، Wpsd، Wvmax، Wvmin، Wv، Wvsd، WSmmax، Wsmmin، WSm، WSmsd، WΔqmax، WΔqmin، WΔq،WΔqsd، Wskmax، Wskmin، Wsk، Wsksd، Wkumax، Wkumin، Wku، Wkusd، Wca، WC-q، WC-t، WC-v، WC-Sm | ||
| ملفه | Pa، Pq، Pt، Rz.J، Pc.I، Pp، Pv، PSm، PΔq، TITL، Psk.J، Pku.J، Rmax | ||
| الخامة الخاصة | Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2 | ||
| الدافع | NCRX، R، Rx، AR، NR، CPM، SR، SAR، W، Wx، AW، Wte، NW، SW، SAW | ||
| منحنى التقييم | منحنى الخام، منحنى الموجات، منحنى الملف، منحنى الخامة الخاصة، منحنى الخامة منحنى Motif، منحنى الموجات منحنى Motif، منحنى الموجات | ||
| المنحنى المميز | منحنى الحمل ، منحنى توزيع النطاق | ||
| مرشح | مرشح | مرشح غاوس، مرشح FFT، مرشح 2RC | |
| توقف المرشح | λc:0.25,0.8,2.58ملم λs:0.25,0.8,2.5,8,25،80μm λf: 25mm |
||
| مدة التقييم | |||
| سرعة الاختبار | 0.1ملم/ثانية0.5 ملم/ثانية1.0mm/s1.5 ملم/ثانية2.0mm/s | ||
| جهاز استشعار | النموذج | النوع العالمي القياسي | |
| وضع جهاز الاستشعار | الحثية التفاضلية | ||
| نطاق الاختبار | ± 500μm (± 1000μm SRT-7310+) | ||
| إبرة الاختبار | 5μmR الماس 90° | ||
| قوة الاختبار | أقل من 4mN | ||
| المشغل | العرض | شاشة لمسة LCD ملونة 7 بوصات | |
| مخرج البيانات | بطاقة SD / بروتوث توصيل الكمبيوتر / طابعة الكمبيوتر | ||
| اللغة | الصينية/الإنجليزية | ||
| الحجم والوزن | الطاقة/الاستهلاك | AC220V ± 10% بطارية قابلة لإعادة الشحن مدمجة (شحن محول AC) ، وقت الشحن 5 ساعات | |
| استهلاك الطاقة | حوالي 30VA ((يمكن قياسه حتى 400 مرة على الشحن الكامل) | ||
| الوزن | الوزن الصافي 3.4 كجم الوزن الإجمالي 4.75 كجم | ||
| تعيين الحجم | السائق 364 ((W) * 80 ((D) * 145 ((H) المشغل 212 ((W) * 182 ((D) * 50 ((H) |
||
| حجم العبوة | 410mm ((W) * 340 ((D) * 180 ((H) | ||
التسليم القياسي
| محرك المضيف | 1 |
| الوحدة الرئيسية SRT-7300 | 1 |
| جهاز استشعار | 1 |
| شاحن | 1 |
| القلم القياسي | 1 |

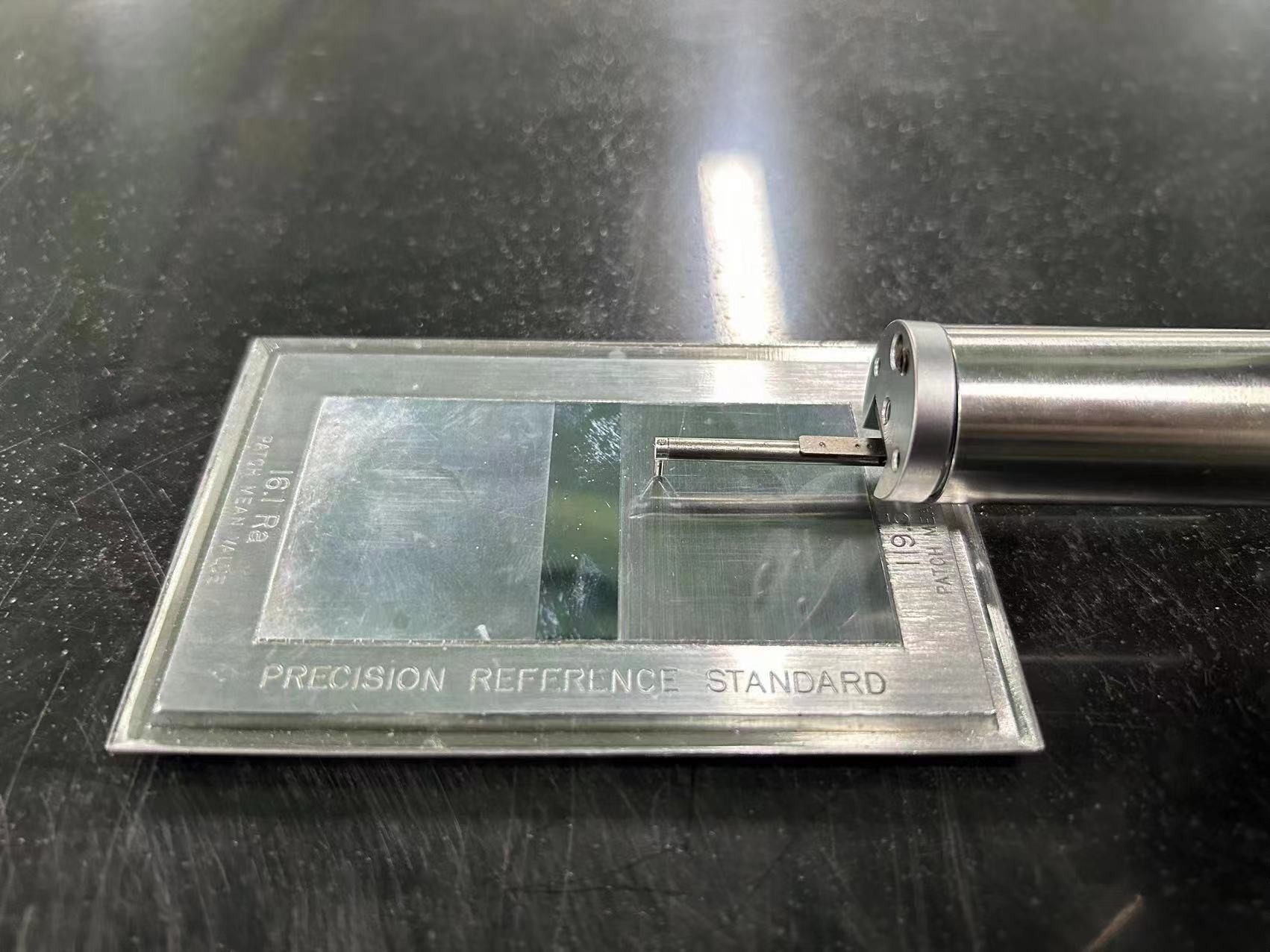

| كتلة الاختبار القياسية للخامة | 1 |
| شهادة المنتج | 1 |
| دليل المنتج | 1 |
| بطاقة الضمان | 1 |
| صندوق مضيف مقاوم للماء | 1 |
| أدوات عشوائية | مفتاح هكساجون ((2.5mm) * 1 |
