| الاسم التجاري: | HUATEC |
| رقم الموديل: | أسمي |
| موك: | 1 قطعة |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| شروط الدفع: | Western Union ، T/T ، L/C |
ASME وحدات المعايرة بالموجات فوق الصوتية وحدات المعايرة بالموجات فوق الصوتية وحدات المعايرة بالموجات فوق الصوتية UK
كتلة معايرة ASME (غير أنابيب)
المعيار: ASME BPVC-V-2015
يتم عرض حجم وشكل كتلة اختبار الصف اللاصق غير الأنابيب ASME في الرسم البياني أدناه ، عند التفتيش
للفحص على المواد التي يزيد قطرها السطحي عن 500 ملم،يمكن استخدام كتلة اختبار بنفس انحناء قطعة العمل أو كتلة اختبار قياسية قطرها 500 مم أو أقل
أثناء الفحص العلوي، يجب استخدام كتلة اختبار المنحنى، وهي كتلة اختبار خيط الأنابيب.
1المسافة بين كل فتحة وأي من نهايات كتلة الاختبار أو فتحات أخرى لا تقل عن T أو 25 ملم ، إذا كان أكبر.
2يجب أن يكون الحد الأدنى لطول كتلة الاختبار L 200mm أو 8T ، إذا كان أكبر.
3عندما يكون القطر الداخلي يساوي أو أقل من 100 ملم ، فإن الحد الأدنى للشعاع هو 270 درجة. عندما يكون القطر الداخلي أكبر من 100 ملم ، فإن الحد الأدنى لطول القوس هو 200 ملم أو 3T ، ويتم أخذ الأكبر
4عمق كل خزان هو 11% T≥h≥ 8% T، عرض ≤6mm، طول ≥225mm

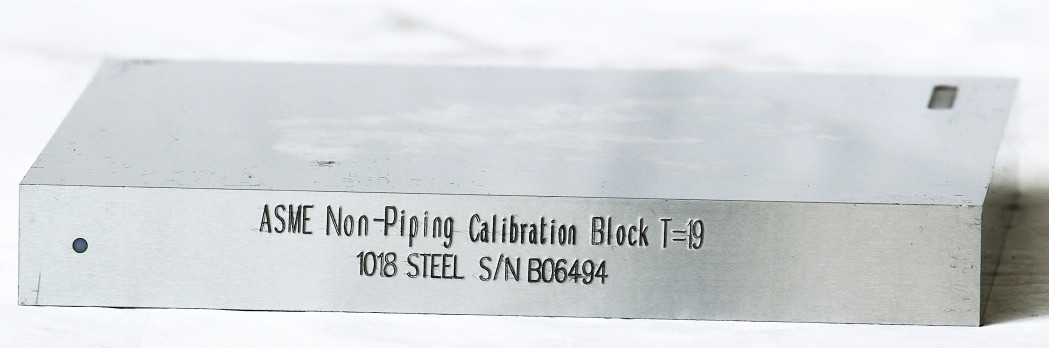

كتلة معايرة ASME (غير أنابيب)
المعيار: ASME BPVC-V-2015
يتم عرض حجم وشكل كتلة اختبار الصف اللاصق غير الأنابيب ASME في الرسم البياني أدناه ، عند التفتيش
للفحص على المواد التي يزيد قطرها السطحي عن 500 ملم،يمكن استخدام كتلة اختبار بنفس انحناء قطعة العمل أو كتلة اختبار قياسية قطرها 500 مم أو أقل
أثناء الفحص العلوي، يجب استخدام كتلة اختبار المنحنى، وهي كتلة اختبار خيط الأنابيب.
1المسافة بين كل فتحة وأي من نهايات كتلة الاختبار أو فتحات أخرى لا تقل عن T أو 25 ملم ، إذا كان أكبر.
2يجب أن يكون الحد الأدنى لطول كتلة الاختبار L 200mm أو 8T ، إذا كان أكبر.
3عندما يكون القطر الداخلي يساوي أو أقل من 100 ملم ، فإن الحد الأدنى للشعاع هو 270 درجة. عندما يكون القطر الداخلي أكبر من 100 ملم ، فإن الحد الأدنى لطول القوس هو 200 ملم أو 3T ، ويتم أخذ الأكبر
4عمق كل خزان هو 11% T≥h≥ 8% T، عرض ≤6mm، طول ≥225mm
المواد: الفولاذ الكربوني 1018, الفولاذ المقاوم للصدأ 304/316, الفولاذ المقاوم للصدأ مزدوج 2205, الألومنيوم 7075
قطر الثقب:2.5/3/5.5/6.5ملم
سمك: 19mm/38mm/75mm/125mm
علامة: OEM يمكن القيام به

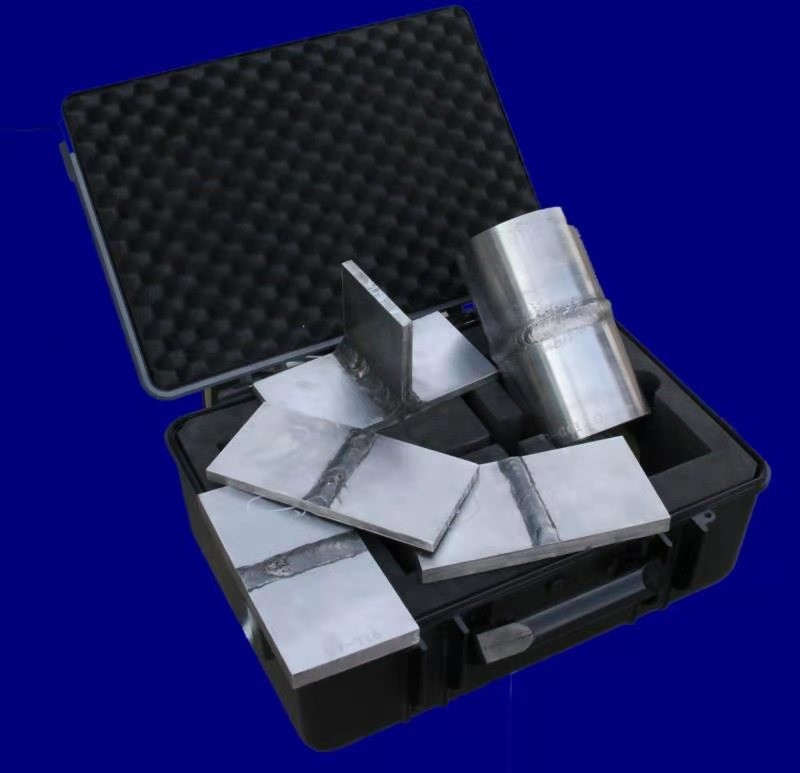

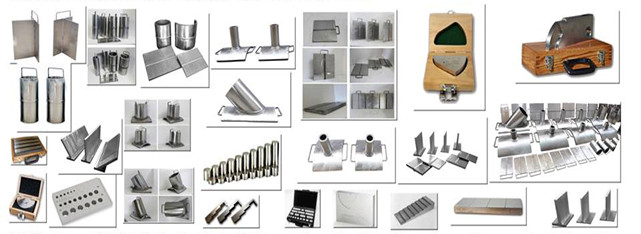

مجموعة HUATEC تقدم جميع أنواع بلوك المعايرة بالموجات فوق الصوتية
