| الاسم التجاري: | HUATEC |
| رقم الموديل: | إيوو V1 |
| موك: | 1 قطعة |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| شروط الدفع: | Western Union ، T/T ، L/C |

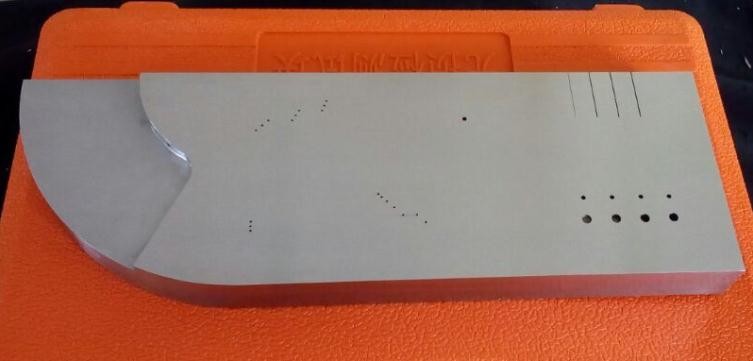

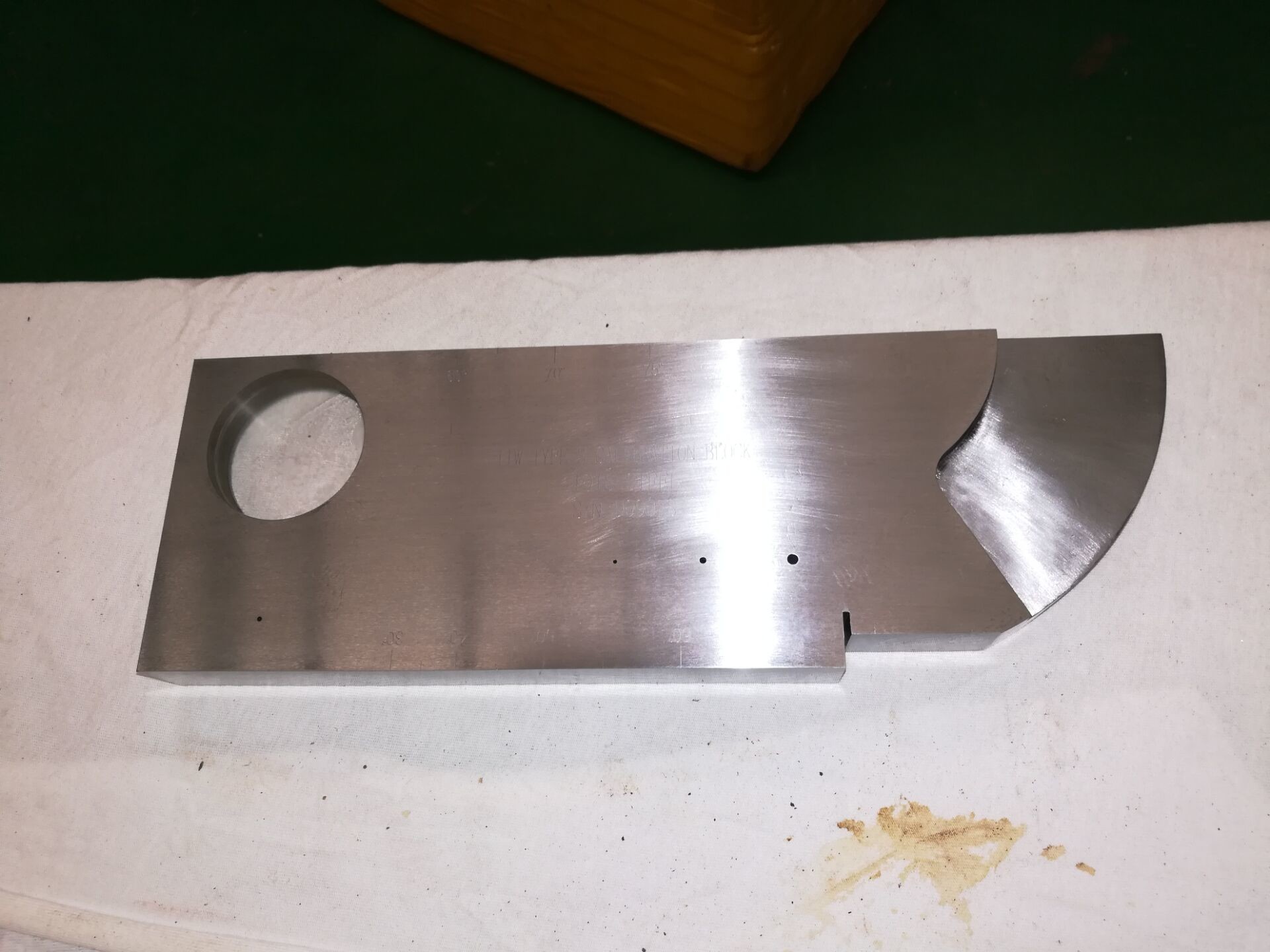

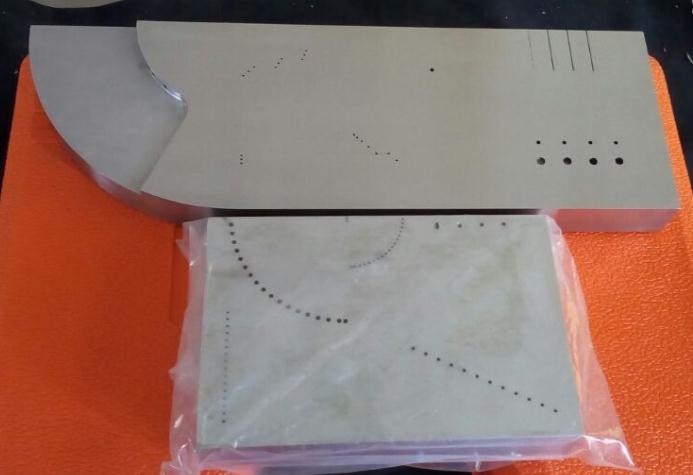

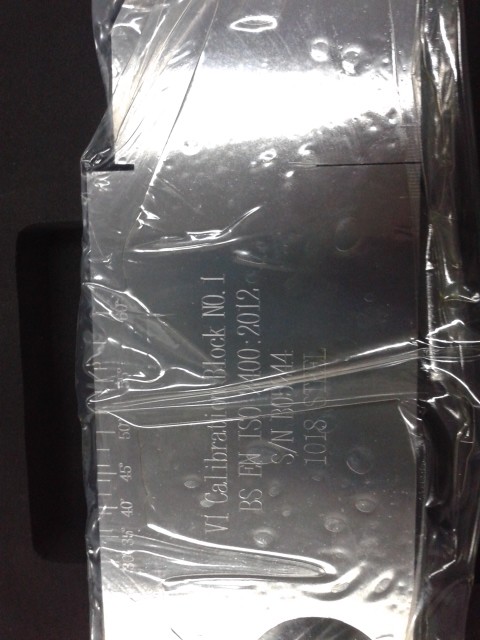

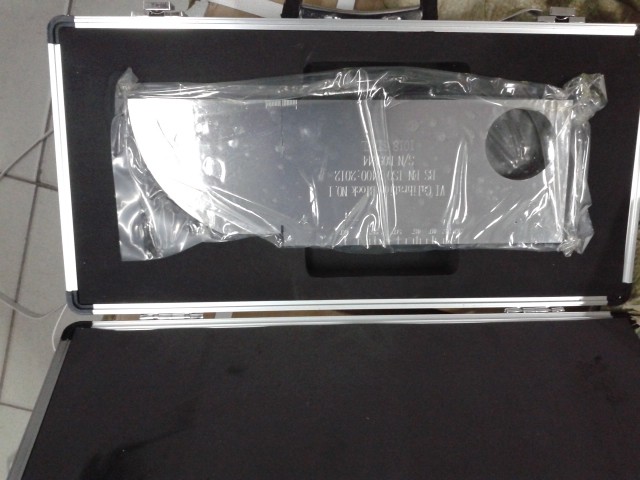

كتلة المعايرة V1 كتلة اختبار IIW (كتلة اختبار V-1) كابل الموجات فوق الصوتية Olympus Detector Defect
كتلة اختبار IIW (كتلة اختبار V-1) تعرف أيضًا باسم كتلة اختبار هولندية.إنها كتلة اختبار قياسية دولية تمت الموافقة عليها من قبل معهد اللحام الدولي (IIW) وتوصي بها المنظمة الدولية للمعايير (ISO)الشكل والحجم في الشكل 1-1:
أماكن الاستخدام:
(1) يمكن تحديد النطاق الديناميكي والخطية الأفقية ونطاق اكتشاف الموجات الطولية لجهاز الكشف عن العيوب باستخدام سمك كتلة الاختبار البالغ 25 ملم.
(2) يتم قياس زاوية الانكسار للمسبار الميل و هامش الحساسية للمسبار المباشر للموجة الطولية باستخدام القوس φ50 والثقب φ1.5.حجم المنطقة العمياء للمسبار المستقيم وقدرة اختراق أداة القياس جنبا إلى جنب مع المسبار يمكن أيضا تقديرها تقريبًا.
(3) يتم استخدام سطح قوس R100mm لقياس نقطة الحادث والمنطقة العمياء للمسبار الميل ، ويمكن تصحيح نسبة محور الوقت ونقطة الصفر.
(4) باستخدام ما يتراوح بين 85 ملم و 91 ملم و 100 ملم طائرة ثلاثية الشقق يمكن قياس الدقة العمودية للمسبار المستقيم.
(5) استخدم الحافة المستطيلة للكتلة لقياس زاوية الانحراف للشعاع الصوتي للمسبار الميل.

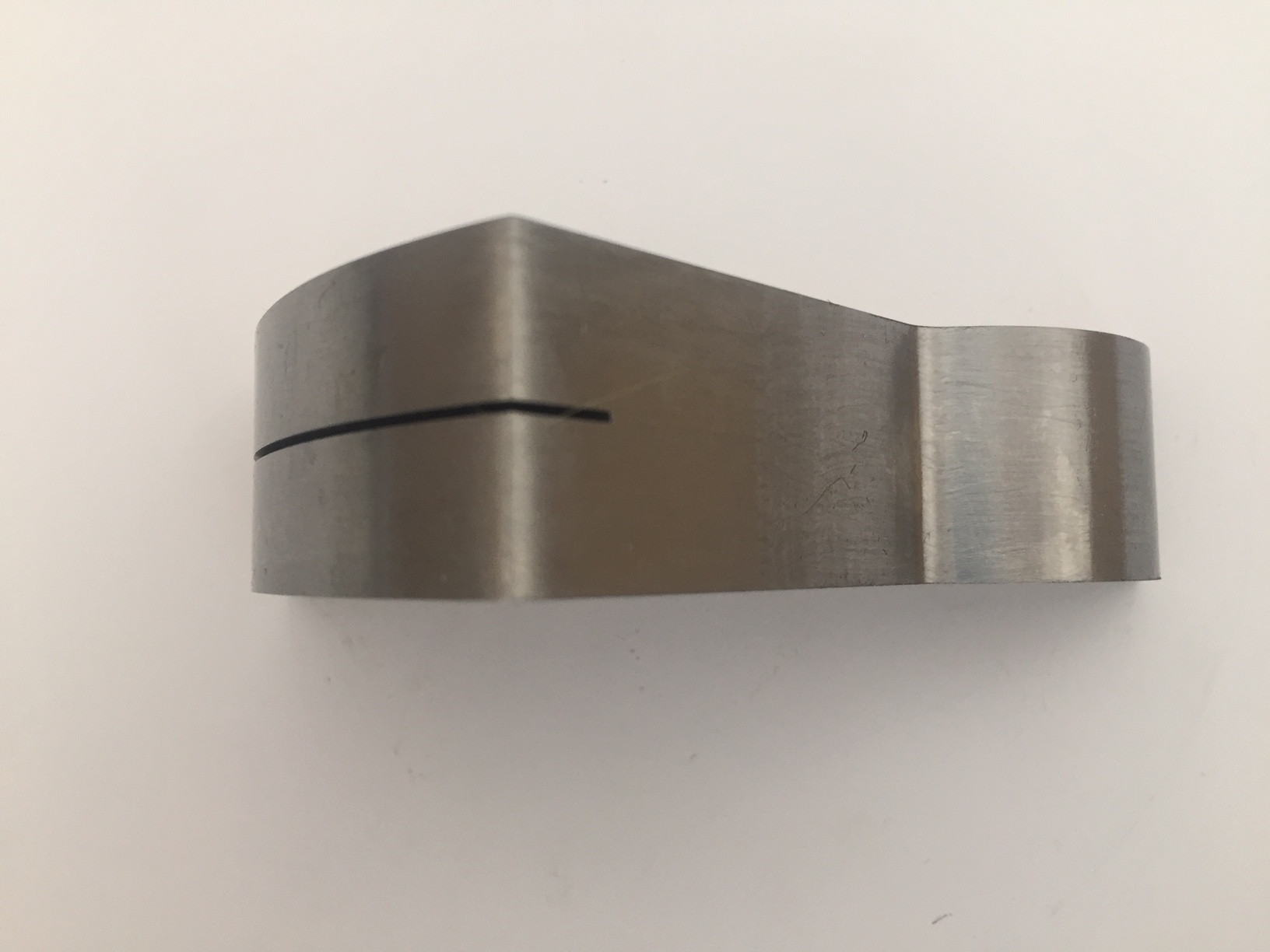

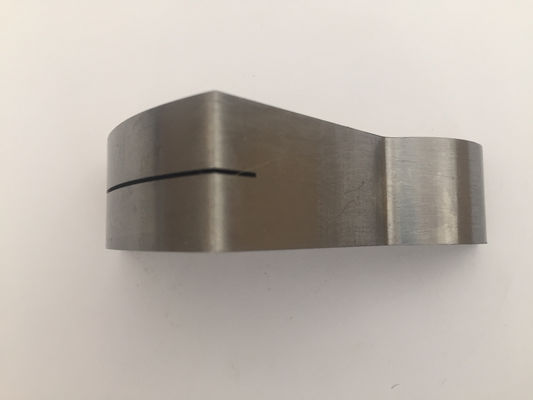

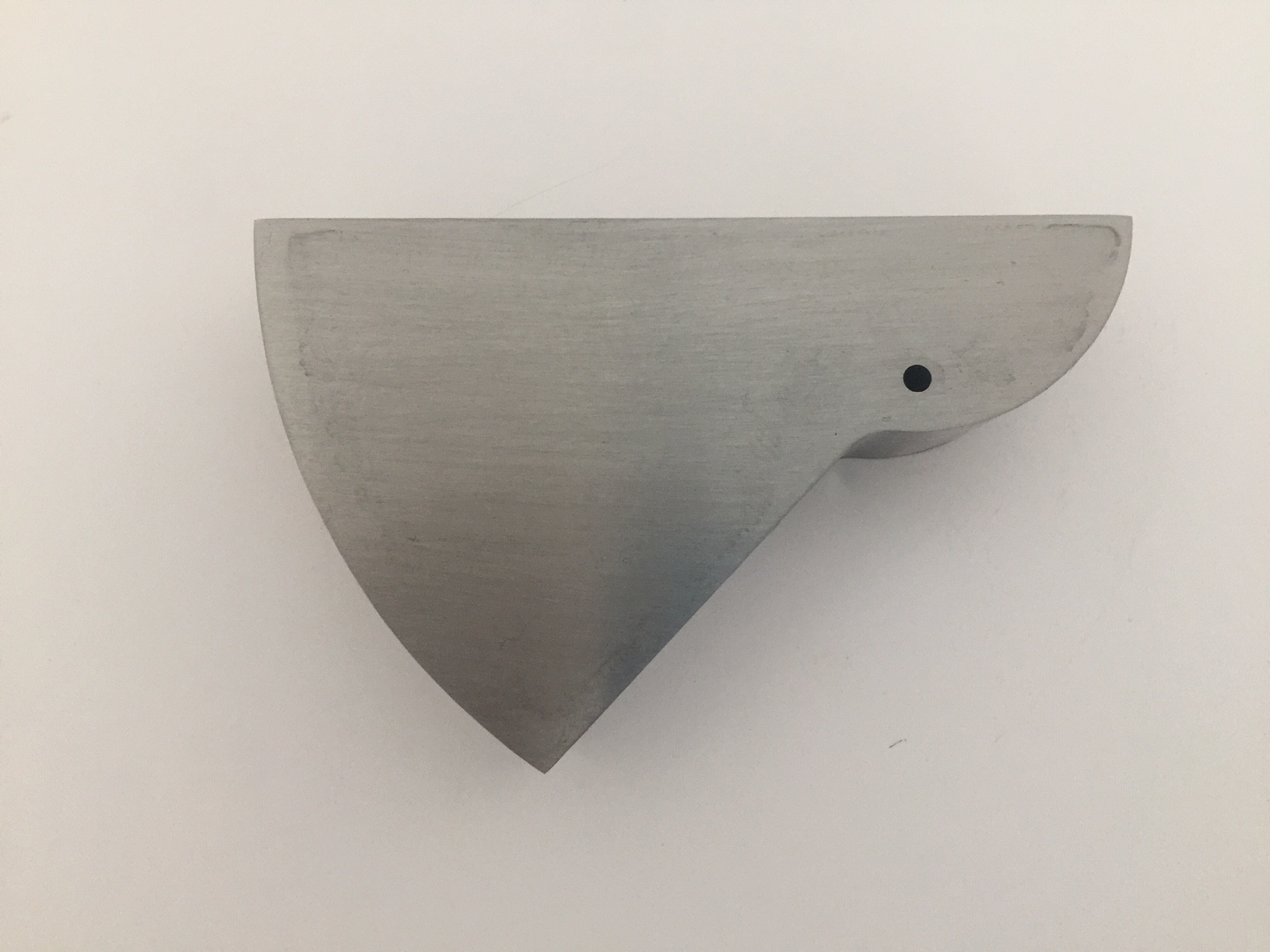

كتلة اختبار IIW2 (كتلة اختبار V-2) هي كتلة اختبار قياسية تمت الموافقة عليها من قبل المعهد الدولي لحام.كتلة الاختبار V-2 لديها مزايا الوزن الخفيف، من السهل حملها ، وهي مناسبة بشكل خاص للاستخدام في الميدان
المادة: فولاذ الكربون 1018, الفولاذ المقاوم للصدأ 304/316, الفولاذ المقاوم للصدأ 2205, الألومنيوم 7075
قطر الثقب:1.5/3/5ملم
سمك: 12.5/20/25 ملم
علامة: OEM يمكن القيام به

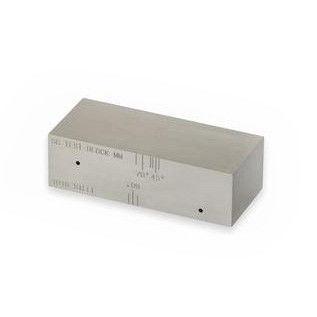

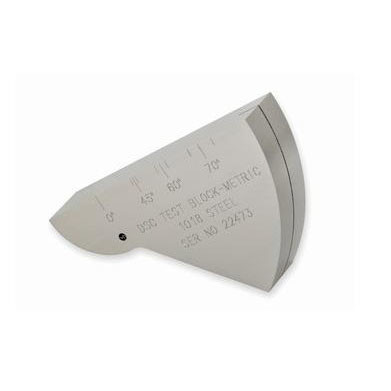

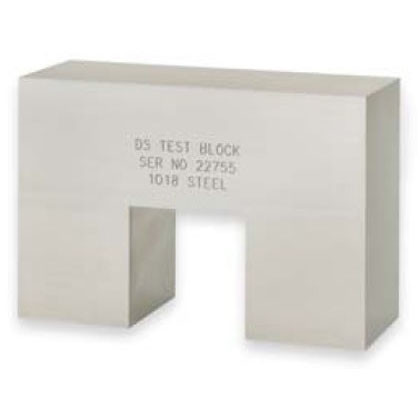

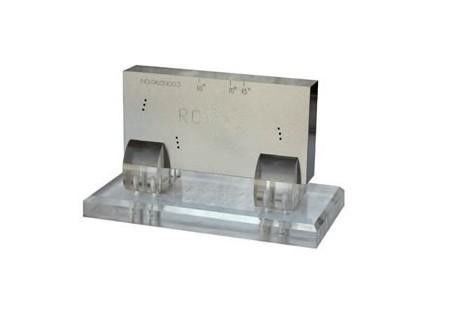

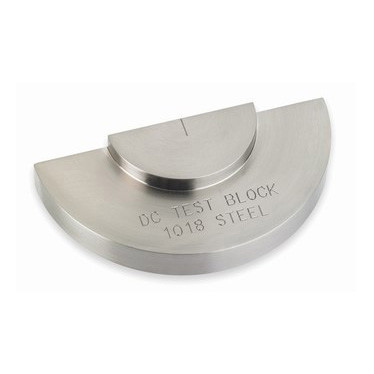

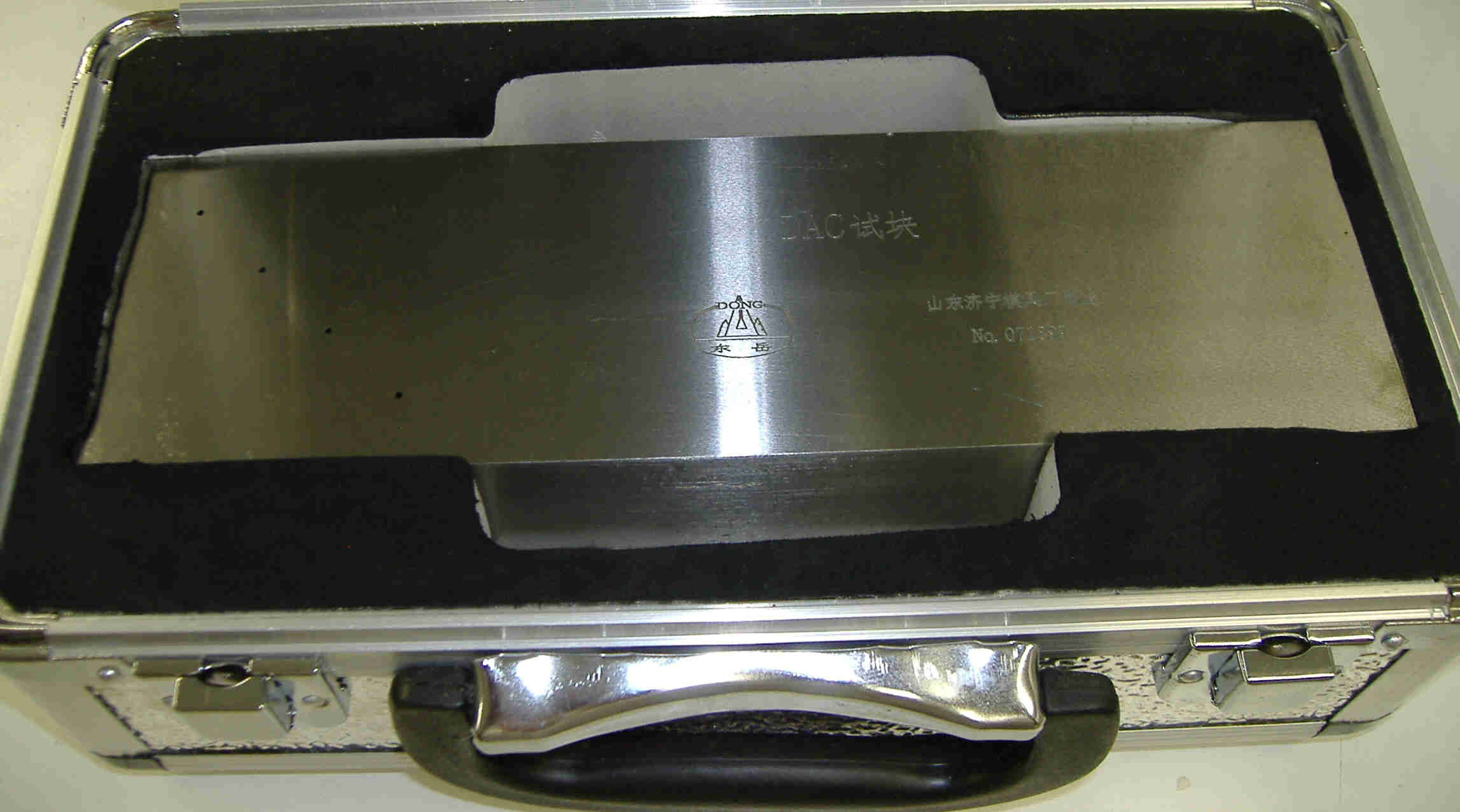

مجموعة HUATEC تقدم جميع أنواع بلوك المعايرة بالموجات فوق الصوتية
